人机界面在电动汽车交流充电桩中的应用方案

返回列表 来源:朗宇 查看手机网址
扫一扫!人机界面在电动汽车交流充电桩中的应用方案扫一扫!
浏览:- 发布日期:2018-06-16 06:31:34【

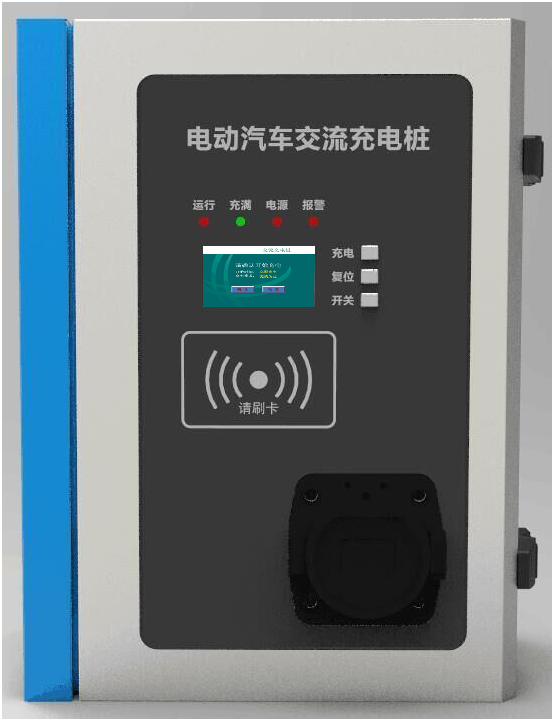

电动汽车交流充电桩

1.遵循标准

GB/T 18487.1-2001《电动车辆传导充电系统 一般要求》

GB/T 18487.2-2001《电动车辆传导充电系统 电动车辆与交流/直流电源的连接要求》

GB/T 18487.3-2001《电动车辆传导充电系统 电动车辆与交流/直流充电机(站)》

GB/T 19596-2004《电动汽车术语》

GB/T 20234-2006《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》

QC/T 743-2006《电动汽车用锂离子蓄电池》

YD/T 1436-2006《室外型通信电源系统》

GB/T 17215.211-2006《交流电测量设备通用要求、试验和试验条件》

GB/T 17215.322-2008《静止式有功电能表 0.2S 级和 0.5S 级》

DL/T448-2000《电能计量装置技术管理规程》

DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》

DL/T 621-1997《交流电气装置的接地》

JB/T 5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》

2.应用范围

XXX系列交流充电桩适用于为具有车载充电机的电动汽车提供交流电能。

XXX系列交流充电桩可很方便地安装于各种公共、单位内部及小区内部停车场内,同时也可安装在各种大、中、小型电动汽车充电站中。它采用自助方式操作,适用于无人管理的各种停车场,用户可自主完成充电、付费等操作。

3.技术参数

(1)环境条件

工作环境温度:-20℃~+50℃;

相对湿度:5%~95%;

海拔高度:≤2000m;

特殊地区使用时,需根据当地环境条件在订货时说明。

(2)电源

单相 220V;

电压波动范围:单相220V±10%;

频率:50 Hz ±1Hz。

(3)输出

每个充电接口:

输出电压:单相220V±10% ;输出最大电流:32A。

(4)IP 防护等级

IP54。

(5)平均故障间隔时间(MTBF)

MTBF不小于 8760h。

4.产品功能

(1)充电接口:提供一路交流充电接口;充电接口均配有防护盖板。

(2)充电桩采用2.0级多功能电度表,精确计量充电汽车所充电量,电度表具有2路485通讯功能,其中一路485通讯口与充电桩控制模块实时通讯,将电量在人机界面上显示并可以上传至后台监控,另外一路485通讯口直接上传至电量采集器(电量管理机),方便供电公司的计量管理。

(3)配置简洁、友好的人机操作界面,实现人机交互和现场控制功能:在交流充电桩上可实现刷卡启动、停止功能;具备运行状态、故障状态显示。

(4)能够判断充电接头是否已正确连接。当正确连接后,充电接口才能够输出电源,当充电接头异常断开时,交流充电桩能立刻停止输出,以保证人身安全。

(5)具备远程通信功能。可利用CAN网集中管理,对充电桩数据进行集中后进行监控和数据远传;也可选择GPRS方式进行远程无线通信。

(6)充电桩具有输出过压、欠压、过负荷保护功能。当充电电压超过过压保护定值或低于欠压保护定值,充电桩停止充电,以保护充电设备。当充电电流超过负荷电流定值,延时发出告警信号并自动切断充电电源。

(6)充电桩具有短路、漏电保护功能。保护范围从充电桩进线到充电输出回路。

5.产品特点

XXX系列交流充电桩具有安全稳定、系统集成、简洁易用、占地面积小、安装方便等特点。

(1)安全稳定:XXX系列交流充电桩提供可靠的电气安全防护功能,可防盗、防尘、防水,运行稳定,可保证长期可靠运行。防护等级满足室外IP54级;

(2)系统集成:将整个充电桩所需的功能,如充电,人机操作、安全保护、计量计费等功能进行了高度集成,且系统简单,易于理解,运行稳定可靠。

(3)简洁易用:人机界面友好,简洁明了,可方便进行操作。

(4)占地面积小、安装方便:整个充电桩所占用的平面面积和空间体积均十分合理,提高空间利用率,便于在用地紧张的地段进行安装应用。

(5)通信接口:提供多组通信接口,如CAN网、GPRS等,可用于与充电桩数据集中器、监控后台等通信终端进行可靠通信。

(6)计量计费:内嵌电表和计费系统,提供准确的计量和计费功能。

(7)具备完善的三防(防潮湿,防霉变,防盐雾)保护和防锈保护

桩内印刷线路板、接插件等电路均进行防潮湿、防霉变、防盐雾处理,保证充电桩能在室外潮湿、含盐雾的环境下正常运行。充电桩外壳和暴露在外的铁质支架、零件采取双层防锈措施,非铁质的金属外壳也具有防氧化保护膜或进行防氧化处理。

6使用说明

6.1充电桩状态检查

查看充电桩是否提示暂停服务或者有告警提示,一切正常可将充电电缆可靠连接。

6.2人机界面操作流程

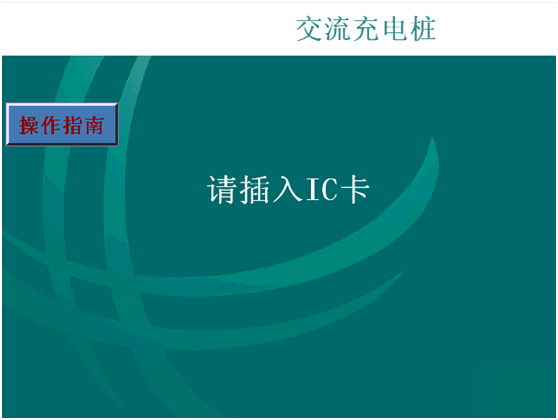

(1)欢迎页面

① 插入IC卡片,将进入IC卡状态页面。

② 如果IC卡片已经在其它充电桩上启动充电,界面上将提示“该IC卡已被使用”。

③ 点击屏幕右下角,将出现设置系统时间对话框,初始密码123987。

④ 如有疑问,请点击【操作指南】。

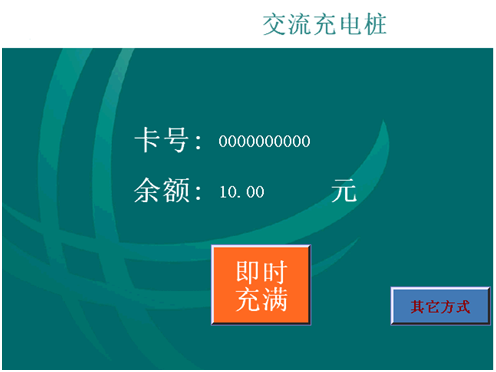

(2)IC卡状态页面

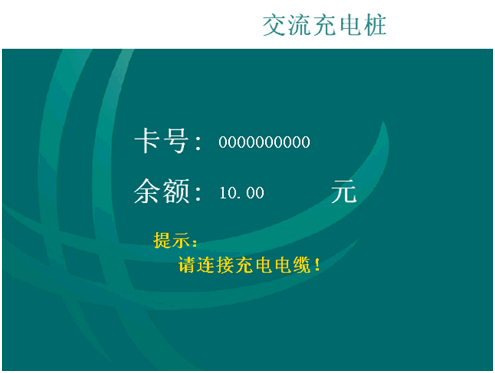

充电电缆未连接,则提示“请连接充电电缆”。连接后,显示【即时充满】和【其它方式】按钮。如下图显示。点击【即时充满】按钮进入页面3,充电桩将对汽车立即充电,这是一种快速充电的方式。如果需要其它的充电方式,请点击【其它方式】,进入页面4。

QQ图片20180616063743

QQ图片20180616063749

选择【即时充满】后,提示确认充电页面。点击【确认】后,将锁住充电电缆锁扣,立即开始充电。点击【取消】,回到上一个页面,重新选择充电方式。

QQ图片20180616063755

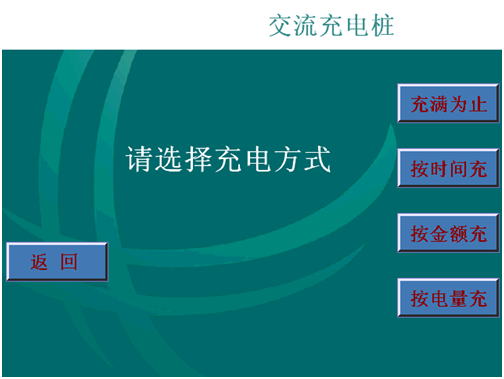

(4)充电模式选择页面

选择充电方式页面。系统目前提供充满为止、按时间充、按金额充和按电量充的四种充电方式。用户可以根据自己的实际需要和情况进行有选择性的充电。 点击【返回】,则进入页面3。

QQ图片20180616063801

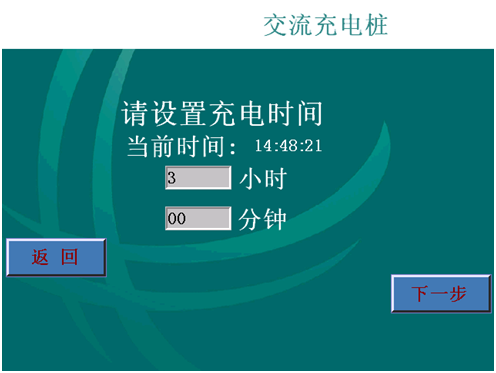

(5) 充电时间设置页面

方式“按时间充”的设置页面,设置有效的时间后,点击【下一步】按钮,进入页面8。 点击【返回】,进入页面4。

QQ图片20180616063808

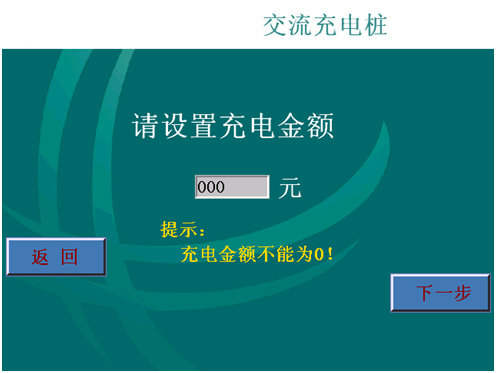

(6) 充电金额设置页面

方式“按金额充”的设置页面,设置有效的金额后,点击【下一步】按钮,进入页面8。 点击【返回】,进入页面4。

QQ图片20180616063815

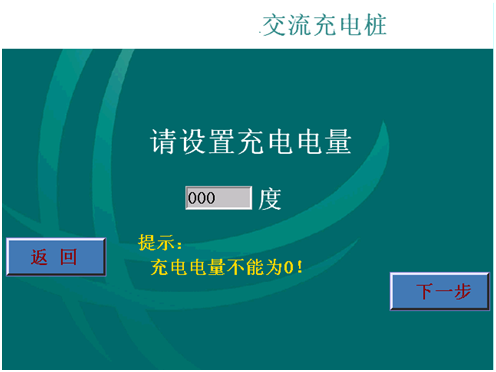

(7)充电电量设置页面

方式“按电量充”的设置页面,设置有效的电量后,点击【下一步】按钮,进入页面8。 点击【返回】,进入页面4。

QQ图片20180616063821

(8)选择启动时间页面

充电启动时间选择页面。点击【立即启动】将对前面的充电方式进行立即充电。点击【定时启动】按钮,将设置预约充电的启动时间。 点击【返回】,则进入页面4。

QQ图片20180616063827

(9)定时启动页面

设置定时启动的预约时间。设置有效的时间后,点击【下一步】,进入确认页面10。 点击【返回】,则进入页面8。

QQ图片20180616063834

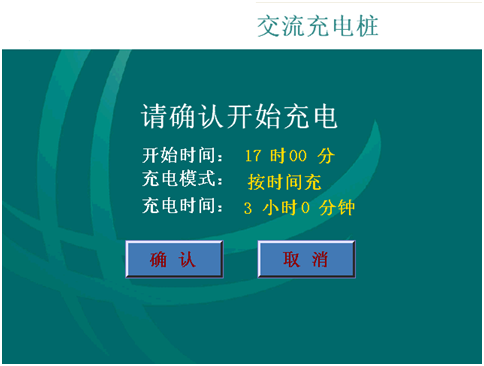

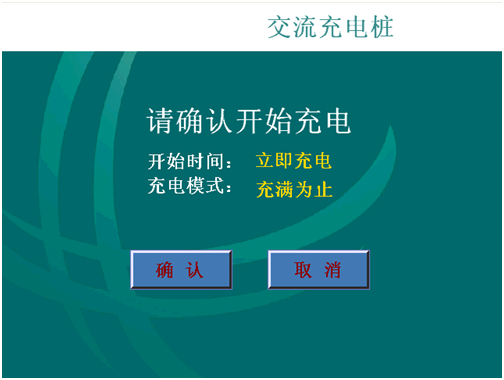

(10)确认充电页面

点击【确认】按钮后,将按照屏幕显示的充电方式进行充电。点击【取消】,进入页面2,重新设置充电方式。

QQ图片20180616063841

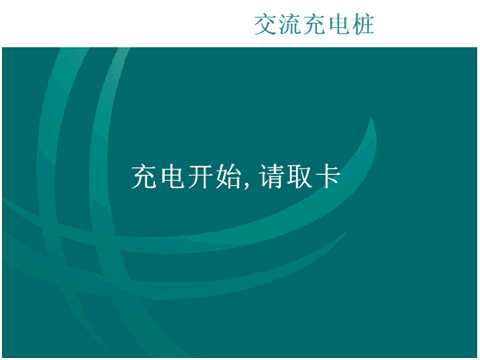

(11)充电开始,提示取卡页面

显示:“充电开始,请取卡离开!”

QQ图片20180616063848

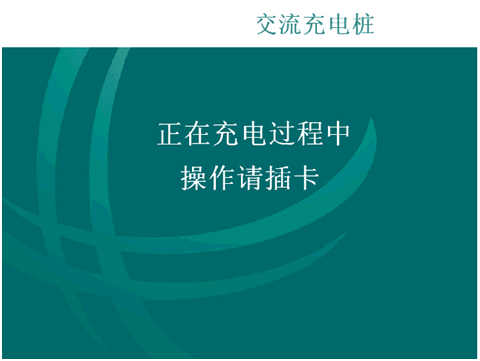

(12)正在充电中页面

显示:“正在充电过程中,操作请插卡”

如果充电完毕,则显示“充电已结束,操作请插卡”。如果在充电过程中,插入其他卡片,系统将显示提示“非有效卡”。

QQ图片20180616063854

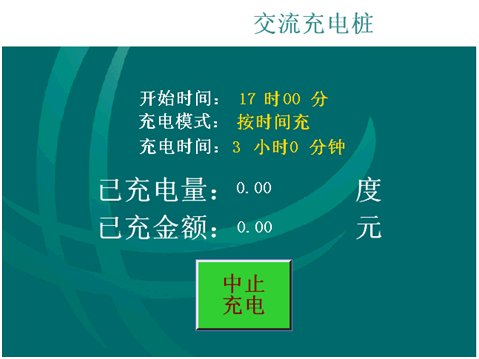

(13)结算页面

在充电过程中,如果插入启动充电的卡片,则进入此页面。

显示:原充电方式,已充xx度,已充金额xx元。

点击【中止充电】按钮,结束充电,进入确认中止页面14。

QQ图片20180616063901

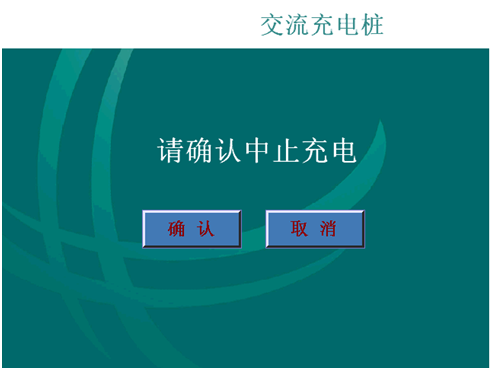

(14)确认中止页面

点击【确认】按钮,中止充电,并进行结算。点击【取消】,回到上一个页面。

QQ图片20180616063907

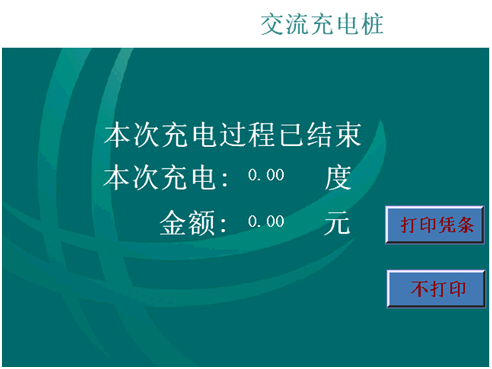

(15)终止结算页面

显示:“本次充电过程已结束”“本次充电xx度”、“金额xx元”

按键:【打印凭条】、【不打印】

QQ图片20180616063913

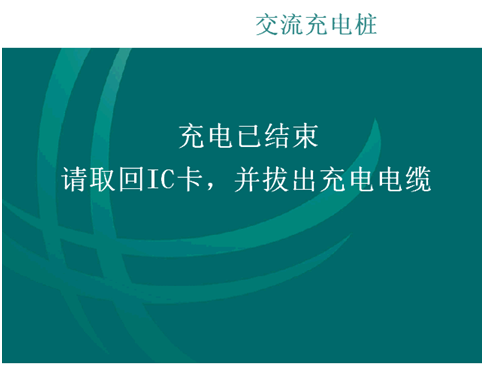

(16)提示拔掉电缆页面

显示:“充电已结束,请取回IC卡,并拔出充电电缆!”。

充电过程已结束,按照屏幕操作后,系统重新进入欢迎页面,等待下一次的充电过程。

QQ图片20180616063919
