一、系统功能

本系统要实现使用远程测控终端IoTBOX-4696GS，通过串口采集电控机中PLC的数据，包括设备运行状态、继电器吸合断开状态等各项工作参数；通过模拟量采集端口采集氧气，甲烷，硫化氢，一氧化碳等四种气体的浓度，并根据浓度情况和设置好的上下限参数，在浓度超标时发出报警短信和在服务器弹出报警信息。远程测控终端将采集回的各项数据通过GPRS功能，上传到控制中心的数据服务器，由控制中心进行数据的解析和存储。

监控中心的服务器软件平台需要有自己的IP地址或者域名，RTU通过IP或动态域名解析的方式来将数据上传到服务器。服务器通过互联网接收数据，将数据进行解析和存储，并且在界面上显示。

服务器主要需要实现以下功能：

1、实时显示数据：服务器要将每一台设备实时回传的数据即时显示在界面上，如果由于设备数量较多，一个页面不能完全显示，管理人员要能够方便的切换显示的数据，并且具有定时轮显的功能；

2、历史数据调用：管理人员可以根据需要调用数据库中所有数据，调用方式有表格和曲线两种，如果客户有其他特殊需求可以定制，比如柱状图、饼图显示等等；

3、报警信息弹出：当RTU采集到的模拟量超过提前设定的上下限时会给管理人员发送报警短信，并且在服务器软件上弹出报警信息，并且调用计算机的声音文件通过功放播放出来。

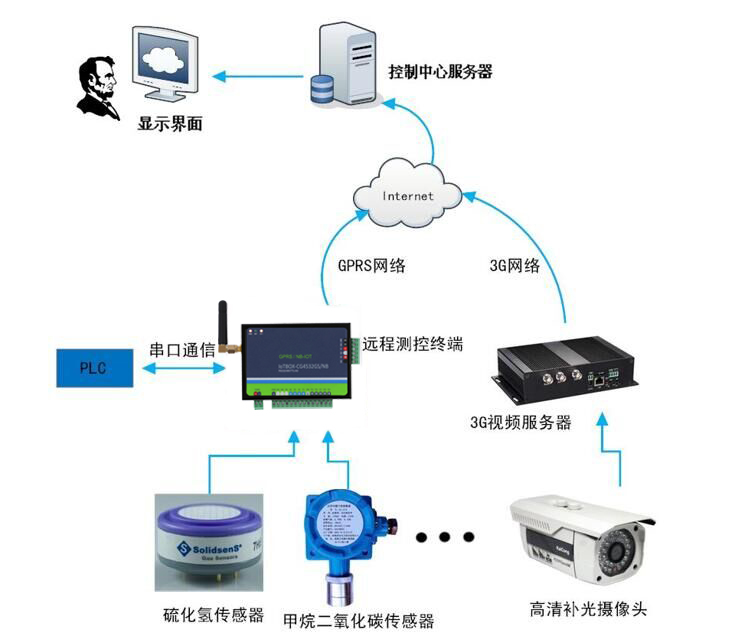

二、组网架构

三、软硬件介绍

软件部分介绍

服务器软件平台负责接收、存储和显示所有的数据，管理人员登录服务器可以实时查看所有下游采集卡返回的数据，并且调用数据库中的历史数据，可以有曲线和表格两种显示方式，还可以将调用的数据打印出来。

软件平台还有报警的功能，采集卡返回的报警信息可以在软件界面上弹出报警信息，并且调用声音文件通过功放播放出来。

此平台是基于J2EE开发的远程监控平台，采用SSI架构模式开发出企业级应用软件。我们的B/S平台是按照标准模块开发的，提供web service接口，对于数据管理只需半个小时就能提供整个模块配置成功，对于大数量查询，我们做了相当大的优化，500W条数据只需5S就可全部检索出来。

硬件部分介绍

1、远程测控终端IoTBOX-4696GSMG

采集卡具有模拟量采集超限报警功能，某一路模拟量超过上下限时，会向服务器发送一个报警信号，服务器软件界面会弹出报警信息，并且发出报警声音。

采集卡还有继电器控制输出功能，可以由设备自动执行，也可以由控制人员手动在软件操作。当某个模拟量超过警戒值时，可以自动控制某一路继电器动作，控制管道中的电磁阀开或关。控制人员也可以随时手动控制继电器动作，以达到控制系统工作的目的。

2、 气体浓度传感器

该项目中需要监测四种气体：氧气，甲烷，硫化氢，一氧化碳等。就需要四种相应的气体浓度传感器，将气体浓度转换为4-20mA模拟量传输给RTU的模拟量端口。
