朗宇智能浅谈:HMI人机界面包括什么

2018-09-04 15:48:22

很多人对人机界面或者是HMI人机界面不了解,认为他是一种高科技产品,其实人机界面在我们的生活中,随处可见,因为凡参与人机信息交流的领域都存在着人机界面。对于人机界面的知识,我们来听听朗宇智能科技的解答。

HMI人机界面包括什么

人机界面产品由硬件和软件两部分组成,硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等,其中处理器的性能决定了HMI产品的性能高低,是HMI的核心单元。

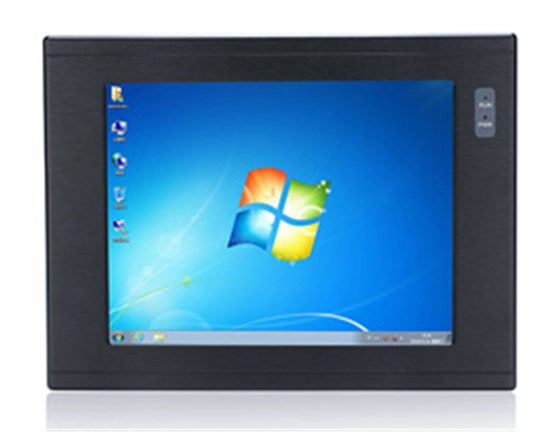

工业平板电脑45

根据HMI的产品等级不同,处理器可分别选用8位、16位、32位的处理器。 HMI软件一般分为两部分,即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件。使用者都必须先使用HMI的画面组态软件制作“工程文件”,再通过PC机和HMI产品的串行通讯口,把编制好的“工程文件”下载到HMI的处理器中运行。

HMI人机界面产品的基本功能及选型指标

1)设备工作状态显示;

2)数据、文字输入操作,打印输出;

3)生产配方存储,设备生产数据记录;

4)简单的逻辑和数值运算;

5)可连接多种工业控制设备组网。

工业平板电脑23

选型指标

1)显示屏尺寸及色彩,分辨率;

2)HMI的处理器速度性能;

3)输入方式:触摸屏或薄膜键盘;

4)画面存贮容量,注意厂商标注的容量单位是字节、还是位;

5)通讯口种类及数量,是否支持打印功能。

HMI人机界面产品分类

薄膜键输入的HMI,显示尺寸小于5.7ˊ,画面组态软件免费,属初级产品。

显示屏尺寸为5.7ˊ~12.1ˊ,画面组态软件免费,属中级产品。 基于平板PC计算机的、多种通讯口的、高性能HMI人机界面,显示尺寸大于10.4ˊ,画面组态软件收费,属高端产品。

工业触控平板电脑2

人机界面的使用方法

1)明确监控任务要求,选择适合的HMI产品,

2)在PC机上用画面组态软件编辑“工程文件”,

3)测试并保存已编辑好的“工程文件”,

4)PC机连接HMI硬件,下载“工程文件”到HMI中。

HMI人机界面定制哪家好?武汉朗宇智能科技有限公司很不错,定制热线:400-625-0328。
