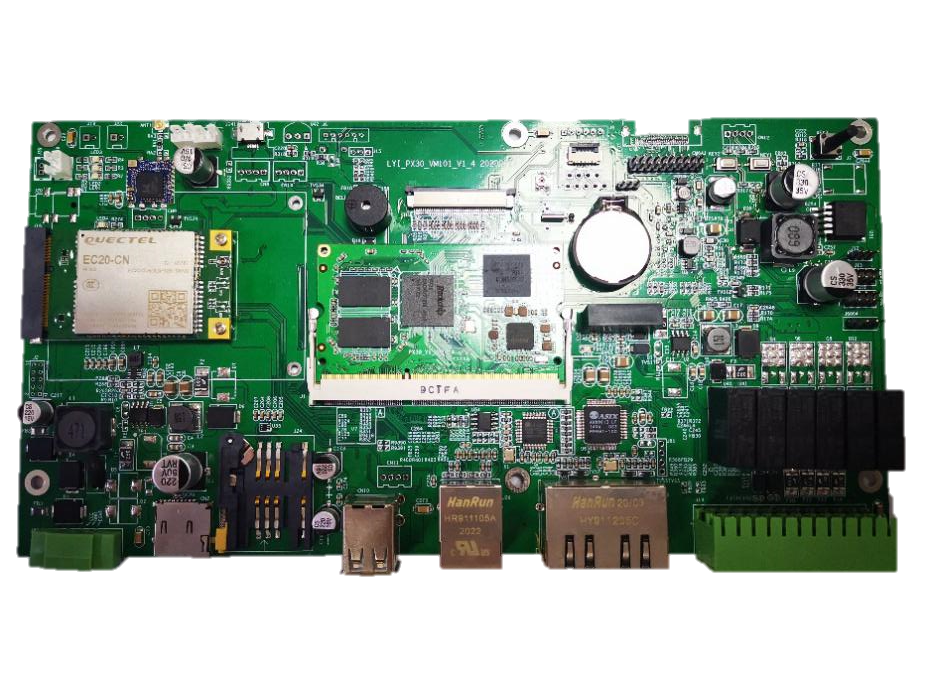

LYI-PX30

LYI-PX30 系列工控主板是基于瑞芯微PX30(四核Cortex-A35)处理器开发。瑞芯微PX30是专为个人移动互联网设备和其他数字多媒体应用而设计的高性能四核应用处理器。提供了许多嵌入式强大的硬件引擎来优化高端应用程序的性能。PX30支持几乎全格式的H.264解码器,支持1080p@60fps,H.265解码器由1080p@60fps,支持基于1080p@30fps的H.264编码器,高质量的JPEG编码器/解码器。
订购热线:400-625-0328
立即咨询


型号:

LYI-PX30系列





产品特性



·处理器

瑞星微PX30 ;四核Cortex-A35

·内存

1GB/2GB  DDR3

·Flash:

8GB-128GB eMMC

 ·网络接口

3×工业级以太网

·USB-Host

2路usb-host,采用1个双层usb-A座子引出

·USB-OTC

1路usb-OTG,采用1个双层Micro USB2.0座子引出

·SD卡插槽

1个SD卡插槽;1路SIM插槽接口

·无线通讯接口

支持PCIe 接口的4G与5G模块

·WIFI

板载双频WIFI /蓝牙

·接口

数字量输入输出:6路,带隔离,可切换输入输出

·TTL接口

1路 TTL调试接口

·音频输出

1路2W双声道音频输出

·TF卡接口

1路TF卡接口

·CAN接口:

1路CAN通讯接口,DB9端子引出

环境条件



·供电

12V 至 36V

·工作温度:

-20℃ 至 +70

·抗震动:

10 to 25Hz

·抗干扰性:

工频磁场干扰度5级,磁场强度100A/m





产品规格



·PCB尺寸

250mm*90mm

·安装数量

7个





认证



·产品认证:

CE,FCC,Rohs

·防护等级:

IP65(前面板)

·电磁兼容:

工业三级



LYI-PX30核心板技术规格





产品特性

1、 工业级四核处理器

采用 PX30 工业级 64 位低功耗处理器,拥有四核 Cortex-A35,双核 Mali-G31 GPU。提

供多种存储配置选择,用户仅需扩展功能底板即可快速实现项目研产。

2、 丰富的扩展接口

I2C、 UART、 SPI、 SDIO3.0、 USB2.0、 PWM、 RMII、 I2S

3、 插槽接口,稳固可靠、布局紧凑美观

采用2只板对板连接器引出,每个连接器80pin,核心板pcb单边缺口设计,有效防止用户反插,数据传输和扩展性能得到最好发挥,便于用户开发维护

4 螺柱固定,牢固可靠。设计尺寸仅有52mm × 43 mm,节约更多宝贵的空间。工作

温度 0℃-80℃(宽温级-20~85℃),长时间运行性能稳定。



4、强大的硬件编解码能力

多格式 1080P 60fps 视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8)

1080P 视频编码,支持 H.264,VP8

5、 支持多种显示接口

支持支持 RGB/LVDS/MIPI-DSI 接口,支持双 VOP(双屏显示)

6、支持多操作系统:Android、 Linux+QT 系统

规格参数



主控芯片

Rockchip PX30

处理器

4 核 ARM® Cortex-A35 处理器,主频1.3GHz

图形处理器

Mali-G31 GPU,支持 OpenGL ES3.2, Vulkan 1.0, OpenCL 2.0内嵌高性能2D 加速硬件

视频处理器

多格式 1080P 60fps 视频解码 (H.265、 H.264、 VC-1、 MPEG-1/2/4、 VP8)

1080P 视频编码,支持 H.264、 VP8

内存

DDR3(1GB/2GB 可选)

存储器

eMMC 5.1(8GB/16GB/32GB/64GB/128GB 可选)、

支持 NAND Flash、支持 TF 卡扩展

硬件特性



以太网

100 M bps 以太网接口

WiFi

提供 SDIO 3.0 信号,支持 2.4GHz / 5GHz 双频 WiFi,802.11a/b/g/n/ac 协议

显示

支持支持 RGB/LVDS/MIPI-DSI 接口,

支持双VOP(双屏显示),分辨率最高 1920x1080

音频

支持 1 x 8ch I²S /TDM、 1×8ch PDM、 1×2ch I²S/PCM

1 x Speaker 喇叭(8Ω,1.3W)

1 x 耳机输出

1 x Mic 音频输入

USB

1 x OTG,1 x USB2.0 HOST

红外

支持红外遥控功能

扩展接口

2×I2C,3×UART,2×SPI,8×PWM、支持 SDIO3.0

电源

DC 输入电压 5V

系统软件



系统支持

Android 、 Linux+QT

外观规格



核心板尺寸

52mm × 43 mm

接口类型

2只板对板连接器,每只连接器80pin,引脚间距0.5mm

PCB规格

6层板
