产品型号

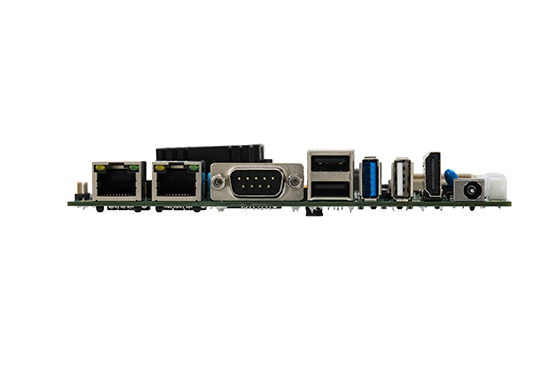

LYM_RK3568_STD

功能接口

详细描述

系统

CPU处理器

RK3568 Cortex A55 4核，最高主频2.0GHZ

操作系统

Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04

运行内存 DDR

LPDDR4 2GB（4GB 可选）

存储 EMMC

默认标配 8GB EMMC NAND 芯片，可扩展至最大 128GB

GPU

 Mali-G52 1-Core-2EE

接口

LVDS

30 针行业标准单8位 LVDS 接口，最高支持 1366*768 输出

40 pin FPC插件 LVDS接口

EDP

20 针行业标准双路 EDP 接口，支持 1~2通道模式，最高支持 1080P 输出

HDMI 输出

HDMI 2.0a 标准显示接口，最高支持 4K 输出

USB 接口

2 个立式插接口（USB 3.0x1 和 USB 2.0x1），2个横插接口（USB 2.0 TYPE A），4个内置排针（USB 2.0）

音频接口

支持美标 4 段耳麦一体 3.5mm 插座（左-右-地-麦克）

串口

4路标准3线RS232通讯口，2路RS485通讯口；

4 个 TTL UART口 内置（复用）；

SPI接口

1路 SPI接口

千兆以太网接口

2路10/100/1000 Mbps以太网口

TF

自弹式 TF 卡插座，最高支持 128GB TF 卡

SIM卡

1路eSIM接口

RTC

1路内置

WIFI/BT

内置高性能 SDIO 接口 WiFi 模块，支持 IEEE 802.11 b/g/n/ac，默认是单频 2.4GHz，可定制为双频

GPS天线

1路（选配）需更换GPS功能4G模块

MiniPCI-E 4G

行业标准 MiniPCI-E 4G 模块接口

背光控制

行业标准液晶屏背光控制接口，支持背光开关和亮度调节

GPIO接口

8路GPIO接口，3.3V电平；

电源

1路

2.54mm 2P绿色端子  DC24V供电

电源输入

最小值：12V@150mA  典型值：24V@130mA   最大值：24V@330mA

环境

参数

工作温度

-20℃~70℃（可以定制宽温-40~70℃的产品）

存储温度

-20℃~70℃（可以定制宽温-40~70℃的产品）

工作湿度

5-90RH%

PCB 尺寸

146mm * 105mm，PCB 正面高度 15mm
